KH-1500

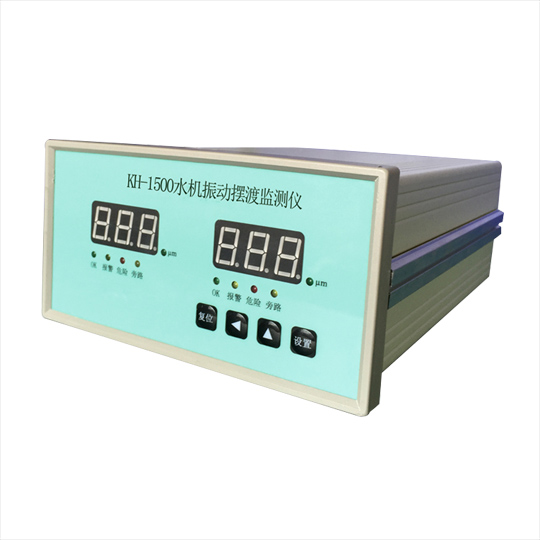

KH-1500水机振动摆渡监测仪

综述

    在评价水轮机械的运行状态时，所有与机器状况有关的故障征兆中，机械振动所传递的信息及相对轴的摆度是很重要的。

    KH-1500水机振动摆渡监测仪，是一台双通道监视仪表，它可以长期在线监测两个独立通道的轴的径向振动以及径向间隙或者外壳振动，接受来自两路传感器信号，适用于各种型式的水轮机械。

    KH-15500水机振动摆渡监测仪是我们专门为水轮机械的振动监测和保护设计制造的，满足API670标准的要求。

技术说明

● 输入：

传感器输入    电涡流传感器、低频振动传感器

输入点数     2点

● 测量范围：     0～800um任意可调

● 输入/输出转换精度：

记录输出      ±1.0%     25℃

数码显示      ±0.1%      25℃

● 频率响应：    0.5~50Hz

● 记录输出：4~20mA（负载≤500Ω）或1~5V（负载≥1KΩ）

● 缓冲输出：传感器信号经缓冲放大从后面板端子排输出

● 传感器电源输出：-24VDC±10%，15mA，短路限流≤30mA

● 报  警：

报警继电器输出  4组常开继电器（两路报警、停车）

触点容量       250VAC/3A或30VDC/3A

● 环  境：

运行温度        -20℃ ～ 70℃

存储温度        -30 ～ 85℃

相对湿度        20 ～ 95% 无冷凝

● 工作电源:       220VAC±10%，50HZ

● 功耗：          ≤10W

● 重量：          1kg

● 仪表面框尺寸：宽160mm×高80mm×深200mm

开孔尺寸：宽（151+1）mm×高(75+1)mm
