传感器系列

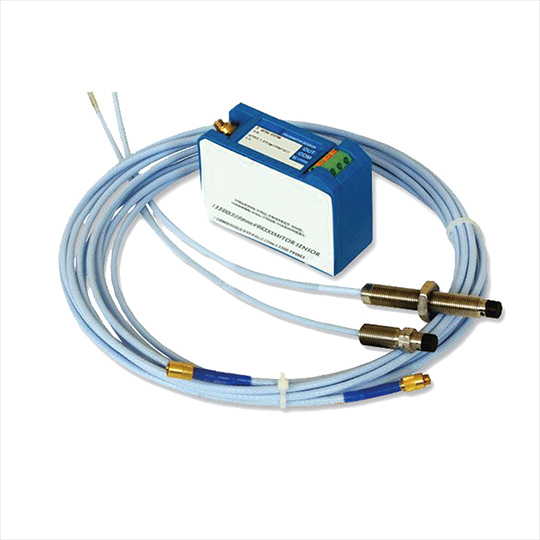

KH-4100系列电涡流传感器
KH-4100系列电涡流传感器的基本工作系统由被测体、探头、延伸电缆、前置器构成。前置器产生高频振荡电流通过延伸电缆流入探头线圈，线圈会产生轴向磁场，当被测金属体靠近这个磁场，在被测金属表面产生涡流（电涡流的强弱随探头与被测体表面之间距离的变化而变化），从而引起线圈Q值变化。距离小时电涡流作用强，线圈Q值小；距离大时电涡流作用弱，线圈Q值大。在实际应用中，将线圈Q值的变化经前置器检波、放大转化成电压的变化。实现将机械位移(间隙)值转换成电压值。
1. 技术说明：
● 供电： -24VDC±10%
● 频率响应： DC～5 kHz
● 分辨率： 1um
● 探头灵敏度误差： ±3%
● 探头线性误差： ±1%
● 工作温度：
探头工作温度： -30℃～120℃（在该温度范围内可正常工作）
电缆工作温度： -30℃～120℃（在该温度范围内可正常工作）
前置器工作温度： -30℃～80℃
外形尺寸： 80 mm×60mm×30mm
安装方式：安装采用导轨安装或螺钉安装
